Pour les fonctions de courbes, événements, compteurs, alarmes, il est possible d’utiliser l’option Fonctions associées, permettant de lier les fonctions les unes aux autres et permettre un meilleur suivi dans l’analyse. Par exemple, nous allons lier l’alarme d’arrêt d’urgence avec l’évènement marche du convoyeur.
- Créer l’évènement Marche convoyeur, avec les paramètres indiqués ci-dessous :

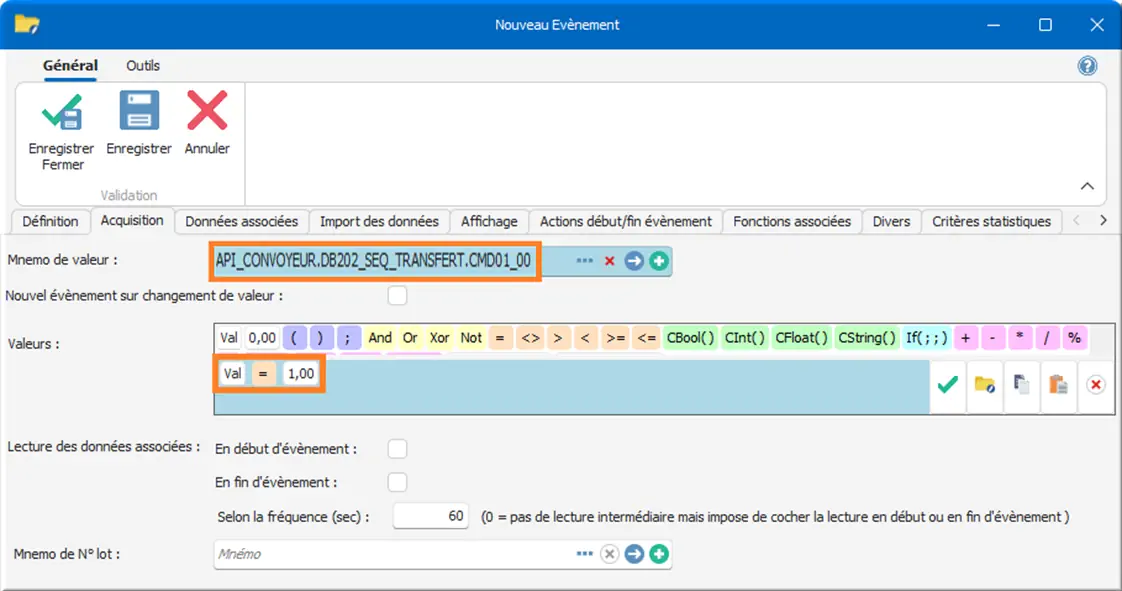

Figure 197 : Évènement marche convoyeur
- Dans l’onglet Fonctions associées, faire Associer Fonction, choisir Alarme > Sélection par fonction :

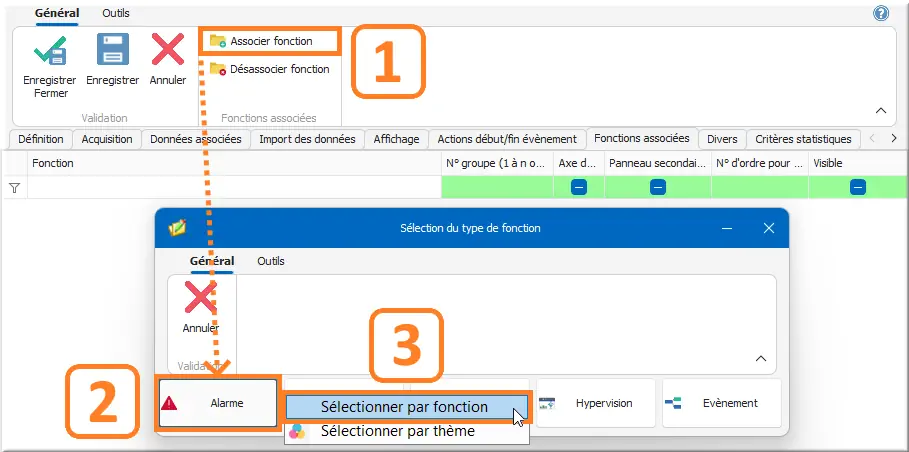

Figure 198 : Associer fonction alarme
Dans Type de fonction: ALARME :

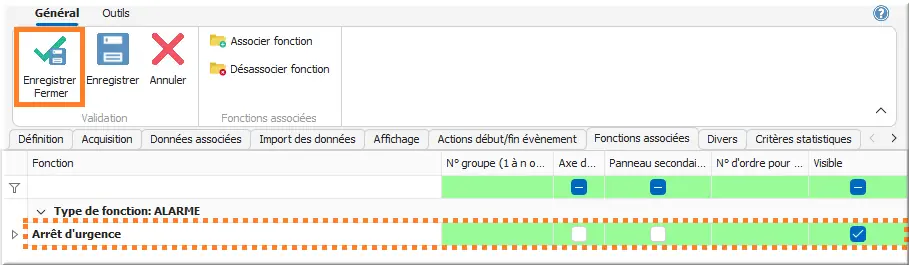

Figure 199 : Fonctions associées Arrêt d’urgence
- Clic Arrêt d'urgence ;
- Clic ✓ Valider sélection ;
- Clic Enregistrer Fermer dans la fenêtre d’édition.
- Résultat, lorsque l’évènement marche convoyeur sera affiché pour cause d’un arrêt d’urgence, un symbole permet de comprendre qu’une alarme est associée à l’arrêt. Il est possible d’utiliser l’onglet Fonctions associées pour avoir l’ensemble des détails :
Figure 200 : Analyse fonction associée
On peut également associer tout un thème et non seulement une fonction :

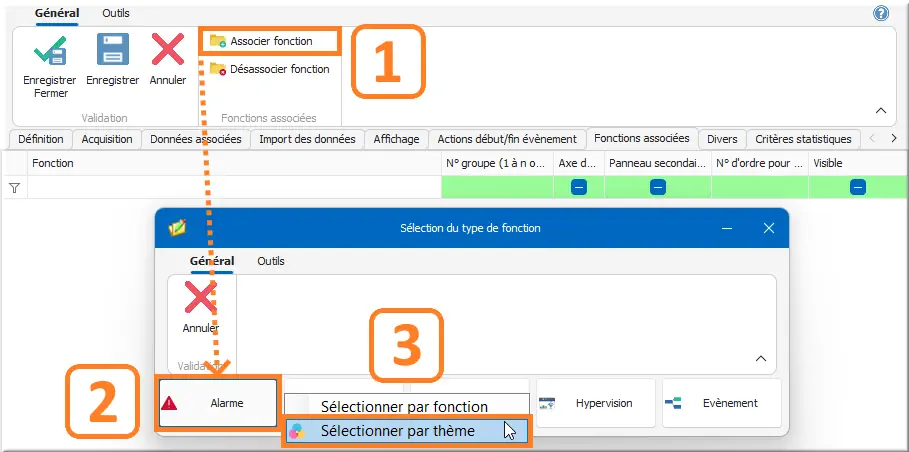

Figure 201 : Fonctions associées par thème
On associe l’évènement avec toutes les alarmes du thème, ici Tasse, soit l’ensemble des alarmes présentes dans l’arborescence thématique :

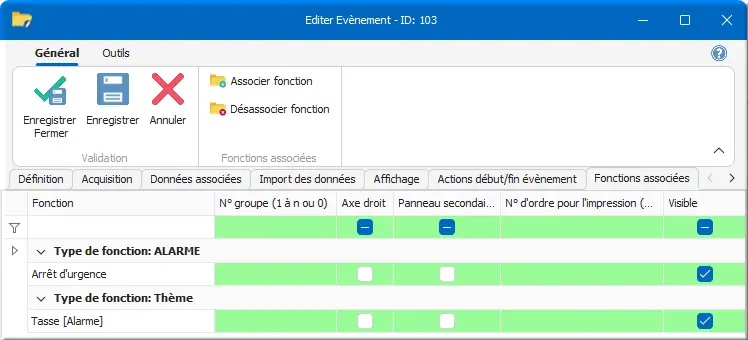

Figure 202 : Fonctions associées Tasse
